MessageSujet: les Engrenages   Dim 6 Mai - 18:11

[color=brown][size=18] les engrenages

Un engrenage est un système mécanique composé de deux roues dentées servant à la transmission du mouvement de rotation. Ces deux roues dentées sont en contact l’une avec l’autre et se transmettent de la puissance par obstacle. Un engrenage est composé d'un pignon (c'est ainsi que l'on nomme la seule roue ou la roue la plus petite) et d'une roue, une crémaillère ou une couronne. Quand il y a plus de deux roues dentées, on parle de train d'engrenages.

Le profil le plus répandu, en mécanique générale, est le profil en développante de cercle.

Il existe plusieurs types de dentures : les dentures droites et les dentures hélicoïdales (de hélice).

Il existe plusieurs types d'engrenages : les engrenages à axes parallèles, les engrenages concourants, les engrenages à roue et vis sans fin et les engrenages à roue et crémaillère.





Sommaire

* 1 Généralités
o 1.1 Terminologie
* 2 Les dents
o 2.1 Profil en développante de cercle
+ 2.1.1 Engrenage classique
+ 2.1.2 Engrenage paradoxal
o 2.2 Génération des dents
+ 2.2.1 Denture droite
+ 2.2.2 Denture hélicoïdale
+ 2.2.3 Engrenages à chevrons
+ 2.2.4 Engrenages à vis
* 3 Étude géométrique
o 3.1 Pour les engrenages à axes parallèles
o 3.2 Taillage des pignons
o 3.3 Conditions d'engrènement
* 4 Types d'engrenages
o 4.1 Engrenages parallèles ou cylindriques
o 4.2 Engrenages concourants ou coniques
o 4.3 Engrenages gauches
* 5 Trains d'engrenages
o 5.1 Train simple
o 5.2 Train planétaire (ou épicycloïdal)
o 5.3 Train sphérique
* 6 Détérioration des dentures
* 7 Voir aussi
* 8 Liens externes



*** Généralités

Les engrenages sont utilisés dans toutes les branches de la mécanique pour transmettre des mouvements, de l'horlogerie jusqu'au réducteur de l'industrie lourde. La transmission se fait avec un très bon rendement énergétique (>95% sur un engrenage dans des conditions correctes de montage). Le rapport de vitesse obtenue entre l'entrée et la sortie ne dépend que du nombre de dents des pièces en contact.

Pour des transmissions à grand entraxe, en regard de la dimension des pièces, on préfèrera une chaîne ou une courroie, ou une cascade d'engrenages.

***Terminologie

Les termes suivant sont employés dans la suite de l'article.

* Denture : partie dentée d'une pièce mécanique.
* Profil : c'est la forme, dans une section droite, du flanc d'une dent.
* Module : paramètre dimensionnel générateur relatif à la périodicité des dents donc à leur taille.
* Engrenage : ensemble de deux ou plusieurs pièces mécaniques comportant des dentures et destinées à engrener ensemble.
o Engrenage à axes parallèles : engrenages dont les axes sont parallèles.
o Engrenage concourant : engrenages dont les axes ont un point d'intersection.
o Engrenage gauche : engrenage dont les axes ne sont ni parallèles, ni concourants.
* Rapport de transmission (R) : rapport de la vitesse de sortie sur la vitesse d'entrée, soit aussi nombre de dents de l'entrée - dit menant - sur le nombre de dents de la sortie - dit mené- de l'engrenage. Si R est supérieur à 1 on parle de multiplicateur, si R est inférieur à 1 on parle de réducteur.

***Les dents

Il existe plusieurs types de dentures, aux propriétés particulières. La quasi totalité des formes sont dites conjuguées : pendant la rotation, les dents restent en contact dans un plan sagittal, et quand le lieu géométrique de ce point de contact est une droite, les profils des dents sont des développantes de cercle. Une exception notable est l'engrenage Novikov, dit aussi quelquefois de Fisher, dans lequel le contact entre deux dents se fait pendant un temps « ponctuel » tout le long du profil. Ces dentures sont donc toujours hélicoïdales, permettent de transmettre des puissances importantes avec de très bons rendements, même si le pignon n'a que peu de dents, mais exigent un positionnement rigoureux.

***Profil en développante de cercle

C'est le profil presque universellement utilisé pour la transmission de puissance.

La développante du cercle est la trajectoire d'un point d'une droite qui roule sans glisser sur un cercle. Ce cercle est appelé cercle de base, de diamètre db. La zone d'existence de la développante se situe entre le cercle de base et l'infini. Il n'existe pas de développante à l'intérieur du cercle de base. Il ne faut donc pas chercher à faire fonctionner un engrenage à l'intérieur des cercles de base des dentures qui le constituent.

Si on considère deux cercles de base, associés à deux roues d'un même engrenage, il est possible de faire rouler sans glisser une droite simultanément sur les deux cercles. De ce fait la vitesse circonférentielle des points des cercles est la même que ceux de la droite. Un point de la droite (point d'engrènement) va générer, sur les deux pignons, le flan de dent.

***Engrenage classique


Si la droite passe entre les centres des cercles on obtient l'engrenage classique, les roues tournent alors en sens contraire, et le rapport de transmission dépend des diamètres. Lorsqu'elle est extérieure, l'engrenage est dit paradoxal et les roues tournent dans le même sens.

Dans le cas de l'engrenage classique, et plus particulièrement des engrenages standards, les cercles de base sont rapprochés de telle sorte que l'angle de pression α vaut 20°. Alors les dents sont limitées à une zone autour du point I, dit point d'engrènement, où les vitesses de glissement des dents sont infimes, ce qui contribue à un rendement optimal de l'engrenage. On obtient les deux flancs de dent en considérant les deux tangentes intérieures.

***Engrenage paradoxal

L'engrenage paradoxal est utilisé dans certains différentiels (différentiel Mercier ingénieur Renault). Les vitesses importantes de glissement relatif sur les dents permettent un « blocage » partiel du différentiel lorsque les roues du véhicule ne disposent pas de la même adhérence au sol. Il ne s'agit pas de blocage à proprement parler puisque la résistance au mouvement n'est pas obtenue par obstacle sinon par frottement. Pour assurer le relais de la prise des dents, il est souvent nécessaire de disposer les dents dans des plans radiaux différents, ou avoir recours à une dent en hélice (solution continue).

Voir ici une vidéo sur es engrenages paradoxaux.

***Génération des dents


***Denture droite
La génératrice de forme des dents est une droite parallèle à l'axe de rotation. C'est le type de denture le plus courant. Il est utilisé dans toutes les applications de mécanique générale. C'est ce système qui permet de transmettre le maximum d'effort. Son principal défaut est d'être bruyant.

]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://gmprod4.frbb.net
hakim
Admin


Nombre de messages : 88
Localisation : alger
Date d'inscription : 01/05/2007

MessageSujet: Re: les Engrenages   Dim 6 Mai - 18:11

***Denture hélicoïdale

La génératrice de forme des dents est une ligne hélicoïdale de même axe que l'axe de rotation. Ce type de denture présente l'avantage d'être plus silencieux que la denture droite, en créant moins de vibrations. Les dentures hélicoïdales permettent également d'augmenter la conduite de la transmission, en faisant en sorte que le nombre de dents simultanément en contact devienne constant, ce qui permet de transmettre des efforts plus importants et surtout d'atténuer les vibrations et les bruits. En contrepartie ce type de denture engendre un effort axial dont l'intensité dépend de l'angle d'inclinaison de denture. Les roulements ou les paliers doivent être dimensionnés pour reprendre cet effort.

Pour les engrenages à axes parallèles, les hélices sont obligatoirement de sens contraires pour que les dentures puissent engrener, sauf dans le cas très particulier de l'engrenage paradoxal.

***Engrenages à chevrons

Une denture à chevrons, ou denture « Citroën » (d'où son logo), est composée de deux dentures hélicoïdales mises en opposition de manière à annuler l'effort axial. Bien que séduisant du point de vue théorique, en pratique ce type de denture est compliqué, donc cher à réaliser. Les dentures à chevrons ne sont utilisées que dans l'industrie lourde, la plupart du temps il s'agit de deux engrenages (à hélices contraires) conjugués et pas des pignons monoblocs.

***Engrenages à vis

Un engrenage à vis est un engrenage gauche constitué d'une vis et d'une roue à vis conjuguée. Le profil de la vis est (en général) trapézoïdal.

Dans de nombreux cas ce dispositif est irréversible, ce qui signifie que si la vis peut entraîner la roue, la roue ne peut pas, en raison des frottements, entraîner la vis. Ce cas est intéressant par exemple pour la commande d'un treuil qui ne peut pas se dérouler tout seul.

***Étude géométrique

**Pour les engrenages à axes parallèles

Les formules ci-dessous sont valables pour une denture normalisée.

* diamètres primitifs :

di = m.zi

* entraxe :


* rapport d'engrenage (z1 : pignon, z2 : roue) :



* rapport de transmission (vitesses) depuis un arbre d'entrée (e) vers un arbre de sortie (s) à travers 1 engrenage extérieur :


avec :

* z : le nombre de dents,
* N : (\omega\,) : la rotation exprimée en tr/min (rad/s),
* C : couple à la roue exprimé en N.m,
* : le rendement de l'engrenage (95 à 98%)

Si la vitesse d'entrée est plus grande que la vitesse de sortie, le rapport est inférieur à 1 : c'est un réducteur.

* rapport de transmission d'un train d'engrenages :



***Taillage des pignons [modifier]

Les dentures sont réalisées principalement par enlèvement de matière (usinage). Il s'agit le plus souvent d'un engrènement simulé entre un outil (pignon, crémaillère, ou fraise) et la roue à tailler. De ce fait, le module de denture est imposé par l'outillage.

Les modules sont normalisés. Il y a les valeurs principales, les valeurs secondaires (entre parenthèses) et les valeurs admises à titre exceptionnel (entre parenthèses et en italique) :


Modules normalisés


d=m.z

Conditions d'engrènement [modifier]

Il n'est pas possible de réaliser n'importe quel engrenage. Les bonnes conditions d'engrènement limitent le choix du nombre de dents de chaque pignon. Les critères à considérer sont :

* Interférence entre les dents :

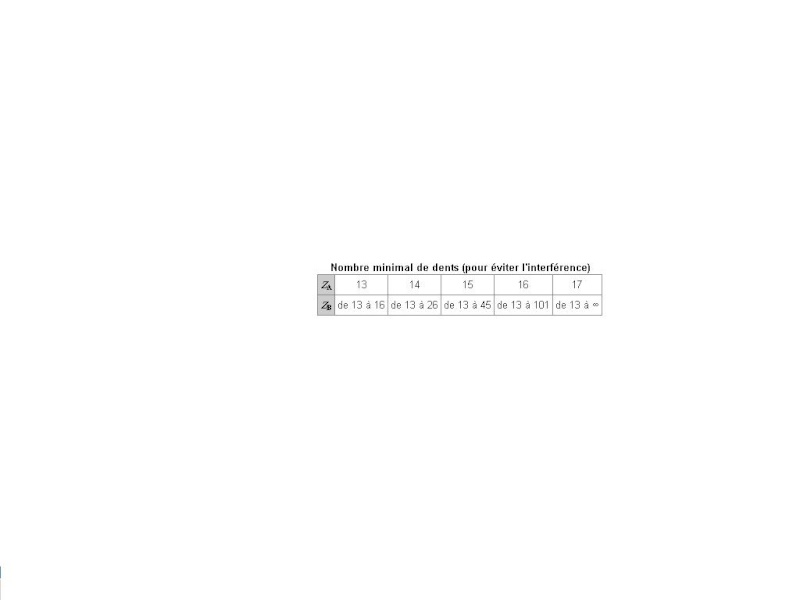

Nombre minimal de dents (pour éviter l'interférence)



* Répartition des usures.

Les nombres de dents doivent être si possible choisis premiers entre eux (ce qui permet à chaque dent d'une roue de rencontrer toutes les dents de l'autre).

* Rapport de conduite.

Il faut optimiser le nombre de dents en prise pour mieux répartir les charges, et ainsi à la fois diminuer les effets de fatigue sur les dents, et réduire le bruit.

* Déport de denture et modification d'entraxe

Un couple de pignons donnés peut fonctionner dès lors que les dentures sont suffisamment imbriquées. Même s'il y a du jeu, l'entraxe étant alors plus grand. Dans ce cas, il est possible d'annuler le jeu en gonflant les dents d'un ou des deux pignons (ce qui revient à réduire la saillie au profit de la dent). Le rapport de transmission est inchangé mais les diamètres primitifs sont modifiés.

La plupart des engrenages standard sont sans déport de denture (la dent étant alors aussi grosse que la saillie), mais dans des cas très pointus (boîte de vitesses) cela est pratiqué pour deux raisons principalement :

* il n'existe pas de couple (Z1, Z2) permettant d'assurer à la fois le rapport (Z1/Z2) et l'entraxe (Z1+Z2), il faut donc faire varier (artificiellement) sa valeur en déportant au moins une denture.
* les dents du petit pignon, plus souvent sollicitées, sont grossies, et celles du grand pignon réduites, afin de leur conférer une même durée de vie (notion de fatigue).

En règle générale, s'il y a déport de denture, il n'est pas toujours possible de ne changer qu'un seul pignon dans un engrenage.

***Types d'engrenages


Comme chaque roue (à développante de cercle) peut être considérée comme ayant été engendrée par une crémaillère de référence, le premier type est l'engrenage à roue et crémaillère.

***Engrenages parallèles ou cylindriques

***Les axes des deux roues dentées sont parallèles.

***Engrenages concourants ou coniques
Les axes des deux roues dentées sont concourants

*** Engrenages gauches

Les axes des deux roues dentées ne sont pas dans le même plan. Par exemple :

* Engrenages gauches hélicoïdaux
* Engrenages hypoïdes (à ne pas confondre avec les engrenages coniques)
* Roue et vis avec engrenage restreint

***Trains d'engrenages

Un train d'engrenages est une combinaison d'engrenages.

***Train simple
Le rapport de transmission est le produit des nombres de dents des roues menantes divisé par celui des roues menées

***Train planétaire (ou épicycloïdal)
Ce sont des systèmes composés de satellites montés sur un porte-satellite tournant autour de deux planétaires. Ils présentent donc trois éléments mobiles par rapport à un autre fixe. Ils sont utilisés tels quels dans les systèmes différentiels.

En bloquant un élément, on obtient, avec la même géométrie, différents rapports de réduction entre les éléments encore mobiles. C'est d'ailleurs le principe utilisé dans les boîtes de vitesses « automatiques ».

Ces trains sont très utilisés en mécanique car ils peuvent fournir des rapports de réduction énormes, avec des pièces de taille raisonnable, et des rendements acceptables. De plus leur géométrie aboutit souvent à une configuration où l'arbre d'entrée est coaxial avec l'arbre de sortie. On trouve facilement des réducteurs épicycloïdaux dans le commerce compatibles avec des moteurs électriques (devenant du coup motoréducteur).

***Train sphérique

Sur le principe le train sphérique se rapproche du train épicycloïdal. Les engrenages sont coniques et semblent donc disposés sur une sphère. C'est la géométrie du différentiel des essieux moteurs des véhicules automobiles. Ils combinent aisément la fonction renvoi d'angle, la réduction, et la fonction différentielle.

***Détérioration des dentures

Les dentures peuvent être détériorées de deux manières :

* par rupture d'une ou plusieurs dents,
* par usure des surfaces de contact. Ce dernier point est traité en détail dans un des chapitres du wikilivre de tribologie consacré à l'endommagement des dentures.



*****************************************************merci



si vous avez des remarques ou vous voulez ajoutez quoi que se soit n'ésitez surtout pas
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://gmprod4.frbb.net
hakim
Admin


Nombre de messages : 88
Localisation : alger
Date d'inscription : 01/05/2007

MessageSujet: Re: les Engrenages   Mer 9 Mai - 12:48


voici les liens de téléchargement de ce document

choisisez un lien

http://www.fileflyer.com/view/96P0CB3
http://www.fileflyer.com/view/sdpkTBM
http://www.sendspace.com/file/b2p0vg
http://www.sendspace.com/file/wa4u7h
http://www.rogepost.com/n/4421191933
http://www.rogepost.com/n/2151477798
http://www.sprintshare.com/en/download.php?id=FF0890383
http://www.4filehosting.com/file/11079/engrenages-pdf.html
http://www.afilehost.com/file/5383/engrenages-pdf.html
http://d.turboupload.com/d/1781204/engrenages.pdf.html
http://download.file2you.net/ewffaagjurnv/
http://s16.quicksharing.com/v/7742679/engrenages.pdf.html


*****************************************************
si vous rencontrez n'importe problem ,vous écrivez ,certainement vous aurez la solution


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://gmprod4.frbb.net
hakim
Admin


Nombre de messages : 88
Localisation : alger
Date d'inscription : 01/05/2007

MessageSujet: Re: les Engrenages   Sam 12 Mai - 1:07












Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://gmprod4.frbb.net
amizag



Nombre de messages : 6
Date d'inscription : 04/05/2007

MessageSujet: Re: les Engrenages   Lun 14 Mai - 0:45

baraka allahou fik ya kho,c'est des informations trés valeureuses,merci
